로스터기 아티산 프로그램 연동하기

국내 자작 로스터기 들은 대부분 PC의 USB port에서 아티산 프로그램을 연동할수 있는 기능을 제공합니다.  아티산 프로그램은 오픈소스 기반의 프로그램으로 무료로 설치할수 있습니다. 현재는 V2.0까지 나와있네요.

https://github.com/artisan-roaster-scope/artisan/releases/tag/v2.0.0

artisan-roaster-scope/artisan

국내 많은 커피 로스터기들이 RS485 출력해주는 autonics사의 온도계를 사용하는데, 대표적으로 TX4S-T4RN(1Alert, RS485출력) , TK4S-B4R(2Alert, RS485출력) 를 많이 사용하고 있습니다. 로스터에 장차되어 있는 온도계가 RS485를 출력해 주는 기능이 있다면 간단하게 RS485 to USB converter 하나 구매하고 rs485 to usb driver install 하고 artisan software를 github에서 install하고 몇가지 setting만 해주면 될텐데요. 그렇지 않다면 RS485출력을 해주는 온도계를 구매해야 합니다.



대략적으로 아래와 같이 구성이 되겠네요.

네이버 쇼핑에서 RS485 to USB converter라고 검색하면 굉장히 많은 종류가 검색될것이고, 여러분이 구성하기 편한데로 선택 하시면 되겠습니다. 컨버터는 약 1만 5천원 안에서 해결이 될텐데, 문제는 본인의 로스터가 RS485출력기능이  없다면 TX4S-B4R 혹은 TK4S-T4RN 처럼 RS485를 출력하는 온도계를 사야하는데 약 5만원대로 비쌉니다. 이렇게 구성하는게 가장 간편하지만 가격은 약 12만원~13만원정도 들어가겠습니다. 사이즈가 안맞아서 잘라내거나, 별도의 CASE를 제작한다면 비용이 더 추가 되겠지요.

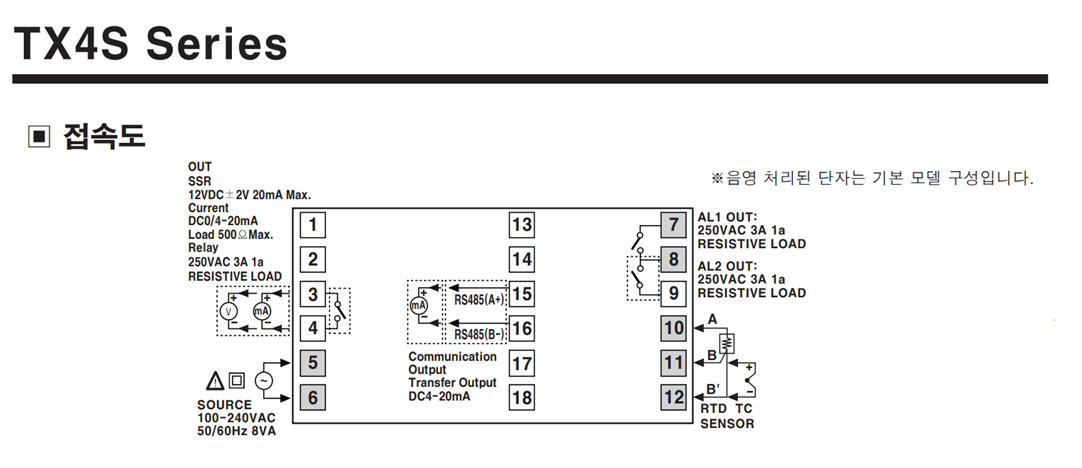

아래은 TX4S-B4RN의 접속도입니다.

15, 16 pin에 RS485 2line에 연결하고, Thermocouple은  11, 12 pin, AC전원은 5,6pin에 이렇게 연결됩니다.



혹시 아티산 설정방법이 궁금하다면 아래의 블로그를 참조하세요.

https://blog.naver.com/cavern67/221601314676

오토닉스 사용자를 위한 아티산 설정 가이드
